Temperaturen meten met je pc
Een betaalbaar zelf te bouwen meetsysteem voor energie besparing.
Via een dongel op een usb poort van je computer sluit je doormiddel van simpel telefoonsnoer een hele serie temperatuur sensors aan. De aan- en afvoer temperatuur van je ketel, de radiatoren , de temperatuur in kamers, en de buitentemperatuur bijvoorbeeld.

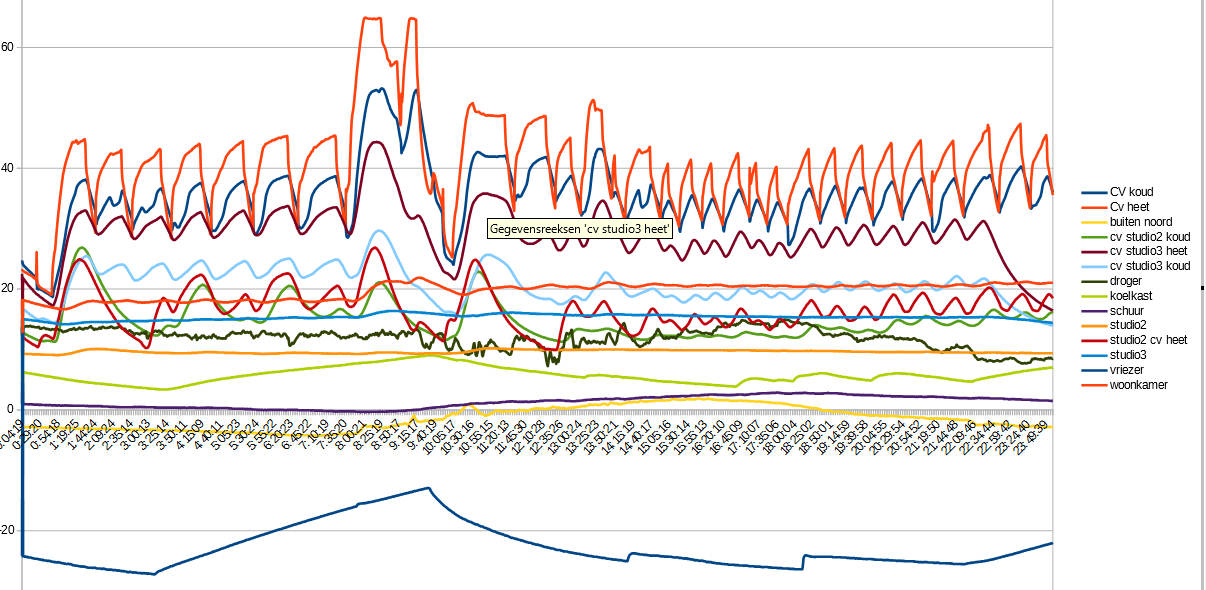

De opgeslagen gegevens kun je vervolgens bekijken in rekenblad. Vervolgens is de uitdaging om te begrijpen wat deze data betekenen en hoe je de informatie kunt gebruiken om energie te besparen. Wat gebeurt er met je energie gebruik als je een instelling van je ketel of thermostaat verandert? Wat is het effect van je stook gedrag op je energiekosten? Er zijn allerlei topics bijvoorbeeld op tweakers waar je kunt ontdekken hoe je cv te optimalisren en vaak is nauwkeurig meten daarbij nodig.
Harde en zachte waren
De hardware is gebaseerd op de ds18b20 sensors van Dallas/maxim. De registratie software is het LogTemp - program van MR soft .
Voor gegevensbewerking en besturing met Velleman modules gebruik ik aanvullende software middels Neobook multimedia software.
Een module waarmee je de data van de software simpelweg om kunt zetten naar een rekenblad kun je hier aanvragen.
Wat kost dat?
Wat je nodig hebt is een computer met windows een usb interface en een handvol sensors. Als je handig bent met de soldeerbout dan kost zelfbouw rond de 70 euro.
Achtergrond en geschiedenis
In 1987 maakte ik tijdens mijn afstuderen aan de Akademie Voor Ekspressie en Kommunikatie, een CV meet en regelsysteem voor de school. Het uitgangspunt was om het mogelijk te maken zelf verantwoordelijk te zijn voor je energie gebruik. Het meetsysteem gaf informatie over het energie gebruik en het regelsysteem werd toegankelijk gemaakt zodat je zelf kon bepalen of het een graadje meer moest wezen, of dat je Misschien toch net zo goed even een trui aan deed. Verantwoordelijk zijn is die afweging willen maken. Het maken van een multimedia toepassing is in dat kader een mooie uitdaging.
waarom zou je zoveel willen meten?
Vroeger was er een directe relatie tussen onze behoefte aan warmte en een vorm van interaktie. Zeker in dit moeras was een vuurtje om je aan te warmen in de winter noodzaak. De inspanning nodig om het vuur te maken was een natuurlijke terugkoppeling op onze behoefte aan warmte. Na hout kwam turf en kolen en voor het aardgas was er nog de oliestook. In de loop van de tijd werd het verkrijgen van warmte in je huis een steeds abstracter gegeven. Het is heerlijk om met een druk op de knop en zonder inspanning je hele huis warm te krijgen. Het nadeel is dat de daar aan gekoppelde belasting van het milieu onzichtbaar en onmerkbaar is, behalve als je in Groningen woont natuurlijk.
Een ander meer directe trigger is de mogelijkheid om minder geld uit te geven aan het verwarmen van je huis bijvoorbeeld door je cv installatie goed af te regelen. We gaan er voor het gemak maar vanuit dat het met de werking van die installatie wel goed zit. Toch valt er geld te verdienen, bijvoorbeeld omdat de vorstbeveiliging van de radiator al bij tien graden boven nul aan slaat of omdat je cv ketel veel te vaak aan slaat.
ervaringen
- tot nu toe opgespoord, een defecte driewegklep
- afregeling van een traditionele kamer thermostaat.
- uitgerekend wat de koelkast uit 1992 per dag aan kilowatjes eet.
- de vorstbeveiliging van de thermostaatkraan afgeregeld.
- regelsysteem vloerverwarming gemaakt in combinatie met bestaande oude ketel.
- door analyse en aanpassing installatie het energiegebruik terug gebracht van 4000 naar 2750 kuub. Woonboerderij met diverse bedrijfsruimtes.
Toekomst
Uiteindelijk is het doel een breed toepasbaar interaktief energie meet en regelsysteem. Een beta meet en regelsysteem voor vloerverwarming draait sinds 2013. Naast meten en regelen logt het systeem een grote hoeveelheid data voor analyse , regelt de vorstbeveiliging en meld het storingen per email.
Gedaan:
- integratie van de data van de slimme meter waardoor de efficientie van de verandering in het regel algoritme meteen getoetst kan worden.
- productieklaar maken van een velleman VM110 meet en regelmodule.
- integratie van een zonnepaneel wat meedraait met de zon.
In ontwikkeling:
Applicatie om de verschillende sensor bestanden van het logtemp programma samen te voegen to een exel bestand.
Meer mogelijkheden:
- gebruiken van weersinformatie, temperatuur, windsnelheid en richting. Vooral handig bij oude gebouwen met matige isolatie waarbij de invloed van die factoren groot is.
- Integratie vochtsensors, de vochtigheidsgraad is belangrijk bij het bepalen van de gevoelstemperatuur.
- integratie Co2 sensor om ventilatie aan te sturen.
- interactie bij afwijkend gebruik, er staat een raam open, wat nu? de cv lager zetten of het warmteverlies compenseren?
- introductie van een virtuele huismeester? Een interactieve challenge om energie te besparen?
